自吸泵使用方案

酸液循环泵选型操作手册

发布时间:2020-07-26 08:28:40 人气:

酸液循环泵主要用于输送、提升、循环各种酸碱介质,循环是工业生产中的一种工艺。酸液循环泵有可空转自吸泵、无泄漏磁力泵、耐酸碱立式泵等,酸液循环泵选型要根据符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求来选择。今天台宝泵业就为大家分享一下酸液循环泵选型:

一:输送介质的物理化学性能

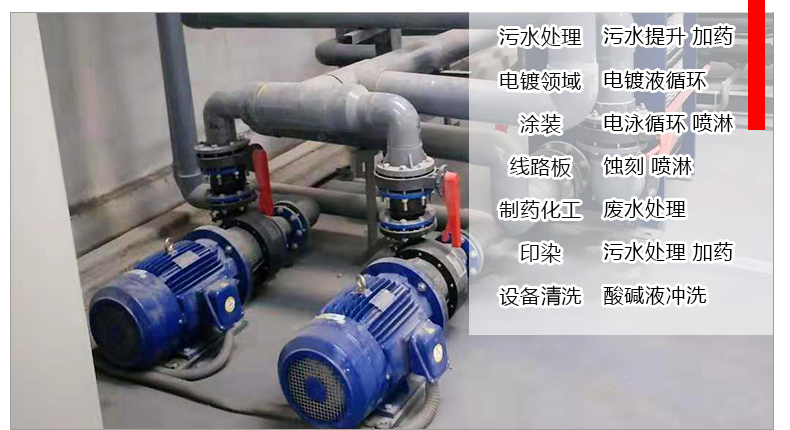

酸液循环泵的使用工艺及领域

输送介质的物理化学性能直接影响泵性能、材料和结构。介质的物理化学性能包括:名称、特性(腐蚀、酸碱等)、颗粒大小及含量、密度、粘度、汽化压力等。必要时还应列出介质中的气体含量,说明介质是否容易结晶等。

二:现场工艺参数

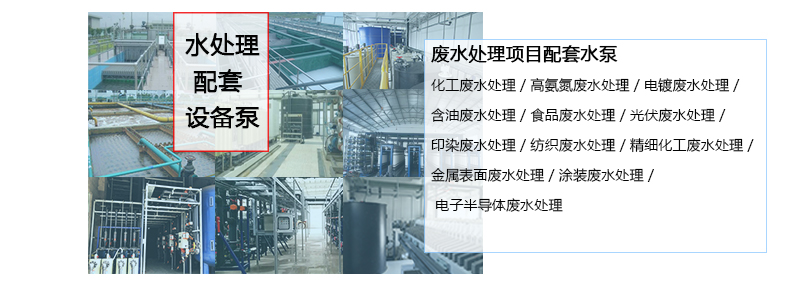

酸液循环泵常用在水处理配套设备上

工艺参数是泵选型的重要依据,应根据工艺流程和操作变化范围慎重考虑。

流量Q:工艺装置中要求泵输送的介质量,应给出正常、最大、最小流量。选泵时,要求泵额定流量不小于装置的最大流量,或取正常流量的1.1~1.15倍。

扬程H:工艺装置所需要的扬程值,也称为计算扬程。一般要求泵额定扬程为装置所需扬程的1.05~1.1倍。

进口压力Ps和出口压力Pd:指泵进出接管法兰处的压力,进出口压力大小影响到泵壳的耐压和轴封的要求。

温度:泵进口温度,一般给出正常、最高、最低温度。

装置气蚀余量NPSHa:也称为有效气蚀余量。

操作状态:连续或间断运行。

三:泵类型的选择

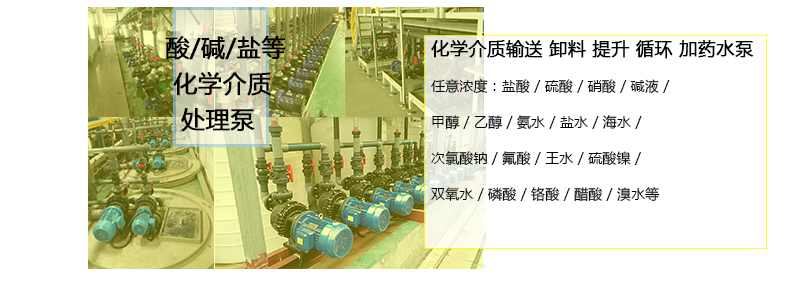

酸液循环泵用于酸碱盐醇和有机物循环、输送、卸料等工艺。

选泵类型应根据装置的工艺参数、输送介质的物理和化学性质、操作周期和泵的结构特性等因素合理选择。

循环泵具有结构简单,输送液体无脉动,流量调节简单等优点,所以除以下情况外,要尽可能地选用离心泵。

有计量要求时选用计量泵;

四:酸液循环泵型号的确定

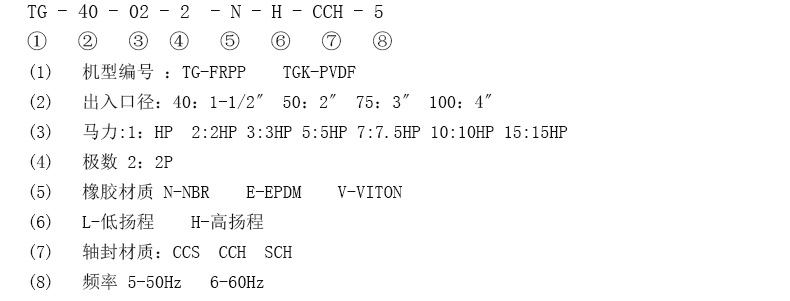

酸液循环泵的表现方式及型号说明。

泵的类型、系列和材料选定后就可以根据泵厂提供的样本及有关资料确定泵的型号(即规格)。

酸液循环泵型号的确定:

额定流量和扬程的确定:额定流量一般直接采用最大流量,如缺少最大流量时,常常取正常流量的1.1~1.15倍。额定扬程一般取装置扬程的1.05~1.1倍。对于粘度>20mm2/s或含有固体颗粒的介质,需要换算成输送清水时的额定流量和扬程,再进行以下工作。

查系列型谱图:按额定流量和扬程查出初步选择的泵型号,可能为一种,也可能为两种以上。

五:校核

酸液循环泵型号参数选型表

按照性能曲线校核泵的额定工作点是否落在泵的高效工作区内;校核泵的气蚀余量NPSHr是否符合要求。

当符合上述条件者有两种以上规格时,要选择综合指标最高者为最终选定的泵型号。具体可以比较以下参数:效率(泵效率高者为优)、重量(重量轻者为优)、和价格(价格低者为优)。
