耐酸碱自吸泵拆卸组装步骤

发布时间:2020-07-03 19:32 人气:

耐酸碱自吸泵的应用范围十分广泛,工业水、污水处理、农业等。

下面台宝小编给大家介绍一下台宝耐酸碱自吸泵拆卸组装步骤,以供参考。

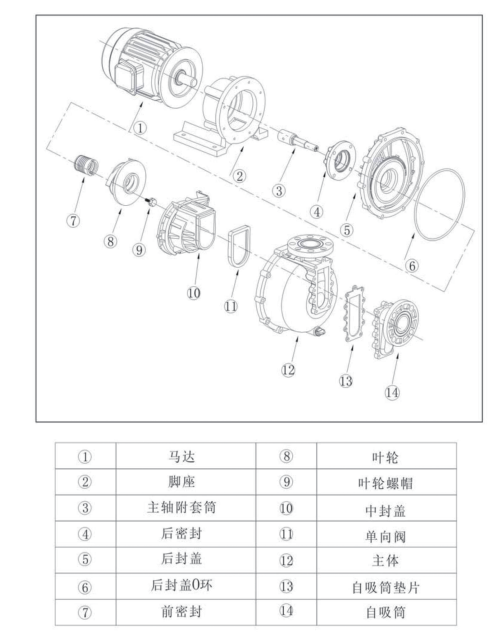

耐酸碱自吸泵拆卸图:

耐酸碱自吸泵

耐酸碱自吸泵拆卸步骤:

1,将耐酸碱自吸泵电机竖立,安装电机轴承底部固定螺丝。

2,轴封护罩进行组装,步骤依次为固定O环置入轴封护罩固定环罩固定于O环之上。

3,将轴封护罩O环置入一体脚座O环槽,轴封护罩(已置入固定环)从脚座后方对准轴封护罩O环,上紧固定螺丝,一体脚座与轴封护罩组装完成。

4,将组装一体脚座中心孔对准电机轴承至于电机之上,脚座螺丝孔与电机孔对准,用固定螺丝将电机与一体脚座固定,上紧螺丝。

5,用深度尺测量电机轴承深度,调整合适尺寸,将轴承上固定螺丝用套筒工具上紧,固定轴承尺寸。

6,将叶轮键装入轴承卡槽,为安装叶轮做准备。

7,将前轴封(伸缩环、转动环)卡入叶轮背面,将叶轮和伸缩环套入轴承,调整位置,叶轮键卡入叶轮卡槽,叶轮锁帽加上叶轮帽O环和叶轮螺丝O环。

8,将中封盖卡入一体脚座,将单向阀卡入中封盖入口。将中封盖O环固定于一体脚座后封盖上,在每一个螺丝孔加入橡胶垫片。

9,组装主体,在主体上上紧注水塞和排水塞(需要加入螺丝O环和叶轮帽O环)。自吸桶口加装垫片,安装自吸桶,上紧固定螺丝。

10,将组装完成的主体与一体脚座进行组装,上紧固定螺丝,整个泵体组装完成。
